Protección contra rayos en aerogeneradores de Uruguay: claves para cuidar el parque eólico

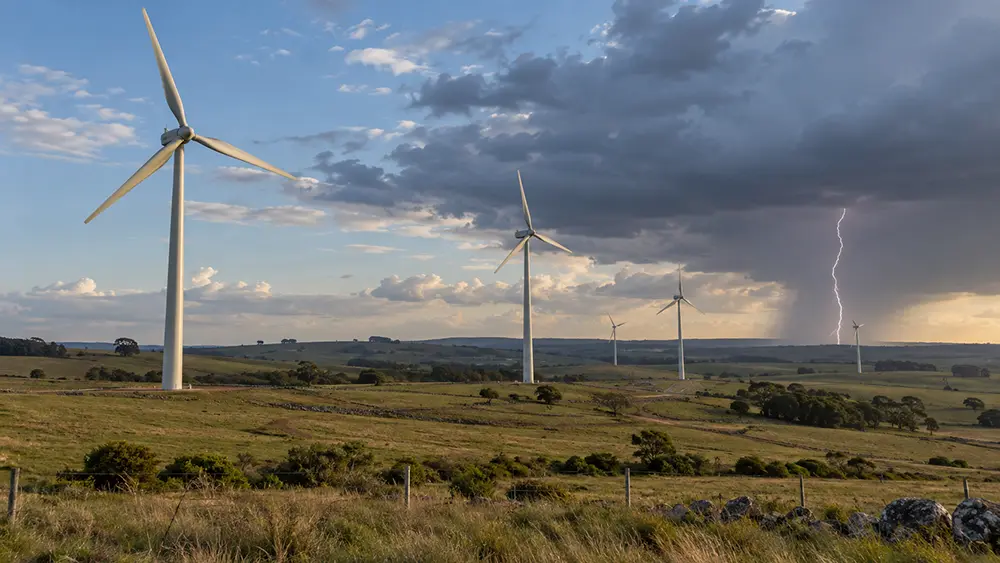

Parque Eólico - Protección Atmosférica

Uruguay desarrolló una flota eólica significativa y hoy el desafío no es solamente instalar equipos: también es conservar su disponibilidad durante toda la vida útil. Los rayos pueden afectar palas, componentes mecánicos, electrónica, transformadores y comunicaciones. Una estrategia eficaz comienza por conocer el sistema incorporado por el fabricante y continúa con inspecciones, puesta a tierra, DPS y mantenimiento documentado del parque completo.

RESPUESTA DIRECTA

La protección de un aerogenerador combina receptores en las palas, conductores internos, equipotencialidad, rutas de corriente por la nacelle y la torre, puesta a tierra y protección contra sobretensiones. Cada elemento debe mantenerse conforme a IEC 61400-24 y a los procedimientos del fabricante.

El riesgo no termina cuando el rayo llega a tierra

El objetivo del sistema no es evitar toda descarga, sino controlar su recorrido y reducir el daño. Una corriente correctamente captada en la pala todavía debe atravesar interfaces móviles, la nacelle, la torre y la cimentación. En ese trayecto puede producir arcos, tensiones inducidas o sobretensiones que afecten equipos alejados del punto de impacto.

En Uruguay, la humedad, las lluvias, la salinidad de las zonas cercanas a la costa y la exposición permanente al viento favorecen corrosión, contaminación de contactos y envejecimiento de materiales. Los accesos rurales y la disponibilidad de grúas también influyen en el costo de una falla no detectada a tiempo.

Los seis frentes que deben revisarse

1. Palas y sistema receptor

Los receptores están diseñados para interceptar descargas y conectarlas con un conductor interno. La inspección debe buscar erosión, quemaduras, desprendimientos, sellados deteriorados, reparaciones previas y señales de humedad. Las pruebas y tolerancias dependen del modelo de pala.

2. Buje y paso de corriente

La transición entre partes giratorias y fijas es crítica. Escobillas, puentes flexibles, anillos y uniones pueden desgastarse o contaminarse. Si la corriente encuentra un camino de menor impedancia a través de un rodamiento o una junta, el daño puede quedar oculto hasta que aparece vibración o temperatura anormal.

3. Nacelle y equipos eléctricos

Generador, convertidor, fuentes, sensores y tableros necesitan coordinación de aislamiento y DPS. Las distancias de cable y las conexiones internas influyen en la tensión que finalmente recibe cada equipo. La protección debe revisarse como una cadena, no como dispositivos aislados.

4. Torre, cimentación y red de tierra

La torre conduce gran parte de la corriente. Las bridas, pernos, puentes equipotenciales, armaduras y electrodos deben conservar continuidad. La medición debe interpretarse dentro de la geometría real del parque, porque todos los aerogeneradores, cables y la subestación pueden formar una red interconectada.

5. Red colectora, subestación y transformadores

Las sobretensiones pueden propagarse por cables de media tensión, pantallas, tierras y servicios auxiliares. Los transformadores de cada unidad, celdas, descargadores y la subestación requieren coordinación para que la descarga no se convierta en una falla extendida o en indisponibilidad de varias turbinas.

6. SCADA, comunicaciones y edificios auxiliares

Un parque puede detenerse por la pérdida de una señal, una fuente o un enlace de datos aunque la estructura principal no muestre daños. Las redes, antenas, torres meteorológicas, edificio de control y depósito de repuestos necesitan protección externa e interna propia.

Qué establece IEC 61400-24

IEC 61400-24 se aplica a aerogeneradores y sistemas de generación eólica. Define el ambiente de rayos, la evaluación del riesgo y los requisitos de protección para palas, componentes estructurales y sistemas eléctricos o de control. También incluye métodos de ensayo para validar el cumplimiento. La edición consolidada de 2019 con Enmienda 1 de 2024 debe verificarse junto con los documentos del fabricante.

Para los edificios, subestaciones y otras estructuras del parque se utiliza además la serie IEC 62305 o las normas nacionales y contractuales que correspondan. Las exigencias de UTE, del propietario, de la aseguradora y del proyecto de conexión deben incorporarse al alcance.

El desarrollo SAF Eólico como referencia regional

SAF está desarrollando desde Patagonia una solución específica para aerogeneradores que combina control de carga en palas, actuación sobre la nacelle y protección complementaria en la base y la puesta a tierra. La arquitectura contempla dispositivos SAF Eólico vinculados al buje y al sistema de tierra, PPDA integrado en la nacelle y filtros Earth Stroke como capa adicional frente a sobretensiones transmitidas por el terreno.

El objetivo técnico es reducir la acumulación electrostática progresiva durante la tormenta y mantener una descarga controlada de muy baja intensidad. Para un parque uruguayo, este desarrollo debe analizarse siempre junto con IEC 61400-24, el fabricante de la turbina, las condiciones ambientales del sitio y las exigencias del propietario.

Integrar nuevas soluciones exige ingeniería y coordinación con el fabricante

Una pala moderna tiene receptores, conductores y materiales diseñados como conjunto. Agregar puntas, cables o elementos metálicos puede modificar el campo eléctrico, la aerodinámica, el balance, la resistencia estructural o el certificado del equipo. La misma precaución se aplica a la nacelle y al buje.

Las soluciones Franklin, PDC o PPDA de SAF continúan siendo aplicables a edificios, subestaciones y estructuras auxiliares. Para el aerogenerador, SAF Eólico se plantea como una integración específica -no como un agregado improvisado- y debe validarse con la ingeniería del modelo, el fabricante y los requisitos de IEC 61400-24.

Plan de inspección para un parque eólico en operación

Inspecciones programadas

El plan debe seguir las instrucciones del fabricante y ajustarse al historial del parque. Puede combinar revisión visual de palas, acceso interno, pruebas de continuidad, control de uniones, lectura de indicadores, revisión de DPS y evaluación de puesta a tierra. Los hallazgos deben quedar asociados a cada aerogenerador y a una fecha.

Inspecciones después de tormentas o alarmas

Un evento registrado, una alarma inexplicable, la actuación de un DPS, una parada de convertidor o una marca en la pala justifican una revisión específica. La prioridad depende del nivel de daño, de la posibilidad de propagación y del riesgo de que una pequeña lesión evolucione con las cargas del rotor.

Seguimiento de reparaciones

Toda reparación de pala, sustitución de receptor, modificación de cableado o trabajo en la cimentación debe actualizar los planos y el historial. La verificación posterior confirma que la continuidad y las rutas de corriente fueron restablecidas.

Señales que no deberían ignorarse

Qué información permite preparar una evaluación útil

aerogeneradores

Servicios de SAF para parques eólicos de Uruguay

SAF puede evaluar la protección atmosférica de las instalaciones del parque, revisar puesta a tierra, equipotencialidad, DPS, estructuras auxiliares, edificio de control y subestaciones. También puede estudiar la aplicabilidad del desarrollo SAF Eólico como solución integradora para aerogeneradores, coordinando palas, nacelle y sistema de tierra con la ingeniería del fabricante.

Las palas y los componentes propios de cada aerogenerador deben inspeccionarse o repararse de acuerdo con el fabricante y por personal habilitado. SAF puede integrar esos resultados en una revisión global del riesgo, evitando que la turbina se analice de forma aislada del resto del parque.

Solicite una revisión desde la oficina de Punta del Este

Envíe la ubicación, el modelo de turbina, los antecedentes de tormentas, la documentación disponible y el alcance buscado. SAF Uruguay atiende proyectos en todo el país desde su oficina en Punta del Este y puede proponer una revisión documental, una visita o un plan por etapas.

Contáctenos

Preguntas Frecuentes

¿Los rayos dañan solamente las palas?

No. También pueden afectar rodamientos, generadores, convertidores, transformadores, sensores, SCADA, comunicaciones, torre y sistema de puesta a tierra.

Sí. Puede existir daño interno, delaminación o humedad que no se observa desde el suelo. La evaluación debe seguir el procedimiento del fabricante.

Es un dato útil, pero no alcanza. También se revisan continuidad, geometría, uniones, equipotencialidad, tensiones y coordinación con la red colectora.

La salinidad y la humedad pueden acelerar corrosión y contaminación de contactos. La frecuencia y el alcance deben ajustarse al ambiente y al historial del activo.

No. IEC 61400-24 es específica para aerogeneradores. IEC 62305 resulta relevante para edificios y otras estructuras, y como marco complementario según el proyecto.

No como un equipo aislado colocado sobre la turbina. El desarrollo SAF Eólico contempla la integración de PPDA en la nacelle como parte de una arquitectura coordinada con palas, buje y puesta a tierra. Su aplicación requiere ingeniería específica, compatibilidad con IEC 61400-24 y aprobación o coordinación con el fabricante del aerogenerador.

Durante el mantenimiento programado y después de eventos, alarmas, fallas o actuaciones registradas. Deben revisarse indicadores, conexiones, coordinación y capacidad de reemplazo.

Puede revisar estructuras auxiliares, puesta a tierra, equipotencialidad, DPS, subestaciones, documentación y mantenimiento, y además evaluar la integración de SAF Eólico en la turbina cuando exista un proyecto específico coordinado con el fabricante.
