La expansión eólica de Colombia, especialmente en La Guajira y el corredor Caribe, combina aerogeneradores de gran altura con tormentas eléctricas, salinidad, arena, calor y ubicaciones remotas. Estas condiciones exigen que el sistema de protección contra rayos se mantenga como fue diseñado y que el parque coordine palas, nacelle, torre, SPT, DPS, red colectora, subestación y comunicaciones.
RESPUESTA RÁPIDA
La protección contra rayos de un aerogenerador no es un equipo aislado. Es un sistema integrado que recibe la descarga en puntos previstos, conduce la corriente por rutas controladas, limita sobretensiones y la dispersa mediante el SPT. Debe revisarse conforme a IEC 61400-24, al fabricante, al RETIE vigente y a las normas aplicables al proyecto.
Por qué el contexto colombiano requiere especial atención
Colombia presenta una actividad eléctrica atmosférica relevante y fuertes diferencias regionales. En la costa Caribe, la salinidad y la arena pueden acelerar el desgaste de contactos, sellos y conexiones; en zonas interiores, el relieve, la humedad y la accesibilidad cambian la logística de inspección. Una falla que requiere grúa, repuestos especializados o intervención sobre palas puede prolongar la indisponibilidad.
Además, el parque eólico forma parte de una instalación de generación y de una red eléctrica. La protección debe integrarse con el SIPRA del sitio, el SPT, las protecciones de media y alta tensión, la subestación, el sistema de control y las obligaciones documentales del proyecto.
Ruta del rayo dentro de un aerogenerador
Intercepción en la pala
Los receptores están ubicados para que la descarga ingrese al sistema en puntos controlados. Deben conservar su geometría, fijación y conexión. Daños por erosión, reparaciones, contaminación o pérdida de continuidad pueden favorecer arcos fuera del receptor y afectar el material compuesto.
Conducción por el buje y la nacelle
La corriente cruza componentes giratorios y uniones que deben evitar el paso por rodamientos o engranajes. Puentes equipotenciales, escobillas y elementos de bypass requieren mantenimiento. Una falla de continuidad puede producir picado, calentamiento o daño acumulativo.
Descenso por la torre
La torre metálica y sus uniones conducen la corriente hacia la base. Deben verificarse bridas, pernos, puentes, puertas, plataformas y conexiones con la cimentación. Las tensiones de paso y contacto también forman parte del análisis de seguridad.
Dispersión en el SPT
El sistema de puesta a tierra debe distribuir la corriente sin generar diferencias peligrosas ni acoplamientos indebidos con cables y equipos. La resistencia medida es solo una parte del diagnóstico. También se evalúan continuidad, configuración, corrosión, conexiones, resistividad del suelo e interacción con la red del parque.
Limitación de sobretensiones
Los DPS protegen circuitos de potencia, control, instrumentación y telecomunicaciones. Deben coordinarse con la soportabilidad de los equipos, el esquema eléctrico, la corriente de cortocircuito y los dispositivos ubicados en otros niveles. Un DPS mal seleccionado puede no limitar la tensión o presentar riesgo de falla.
Componentes con mayor criticidad
| Componente | Riesgo Principal | Control Recomendado |
|---|---|---|
|
Palas |
Perforación, delaminación, humedad y daño interno |
Inspección visual, pruebas del fabricante y seguimiento de reparaciones |
|
Rodamientos y transmisión |
Arcos, picado y reducción de vida útil |
Revisión de rutas de bypass, vibración y temperatura |
|
Convertidor y control |
Sobretensiones y fallas electrónicas |
DPS coordinados, registros y diagnóstico de alarmas |
|
Torre y cimentación |
Pérdida de continuidad y tensiones peligrosas |
Inspección de uniones, equipotencialidad y SPT |
|
Transformadores y red colectora |
Propagación de impulsos y fallas extendidas |
Coordinación de aislamiento, descargadores y protecciones |
|
SCADA y telecomunicaciones |
Pérdida de control, datos y disponibilidad |
Protección de energía y señales, preferencia por enlaces adecuados y puesta a tierra |
IEC 61400-24 y su relación con el RETIE
IEC 61400-24 es la referencia técnica específica para la protección contra rayos de aerogeneradores y sistemas eólicos. Define el ambiente, el análisis de riesgo, la protección de palas y estructuras, los sistemas eléctricos y de control, y los ensayos de validación.
El RETIE vigente regula las instalaciones eléctricas en Colombia y debe revisarse para el proyecto de generación, la subestación, el SPT, los DPS, el SIPRA y la documentación. La serie NTC 4552 y las normas IEC reconocidas pueden formar parte del diseño según el alcance. La aplicación exacta debe ser definida por profesionales competentes y verificada con la versión vigente del reglamento.
Punto Clave para Colombia
Un certificado de un pararrayos, un DPS o un componente no equivale al cumplimiento del parque completo. La conformidad depende del diseño, instalación, coordinación, pruebas, documentos y responsabilidades definidas para la central eólica.
SAF Eólico: integración de palas, nacelle y SPT

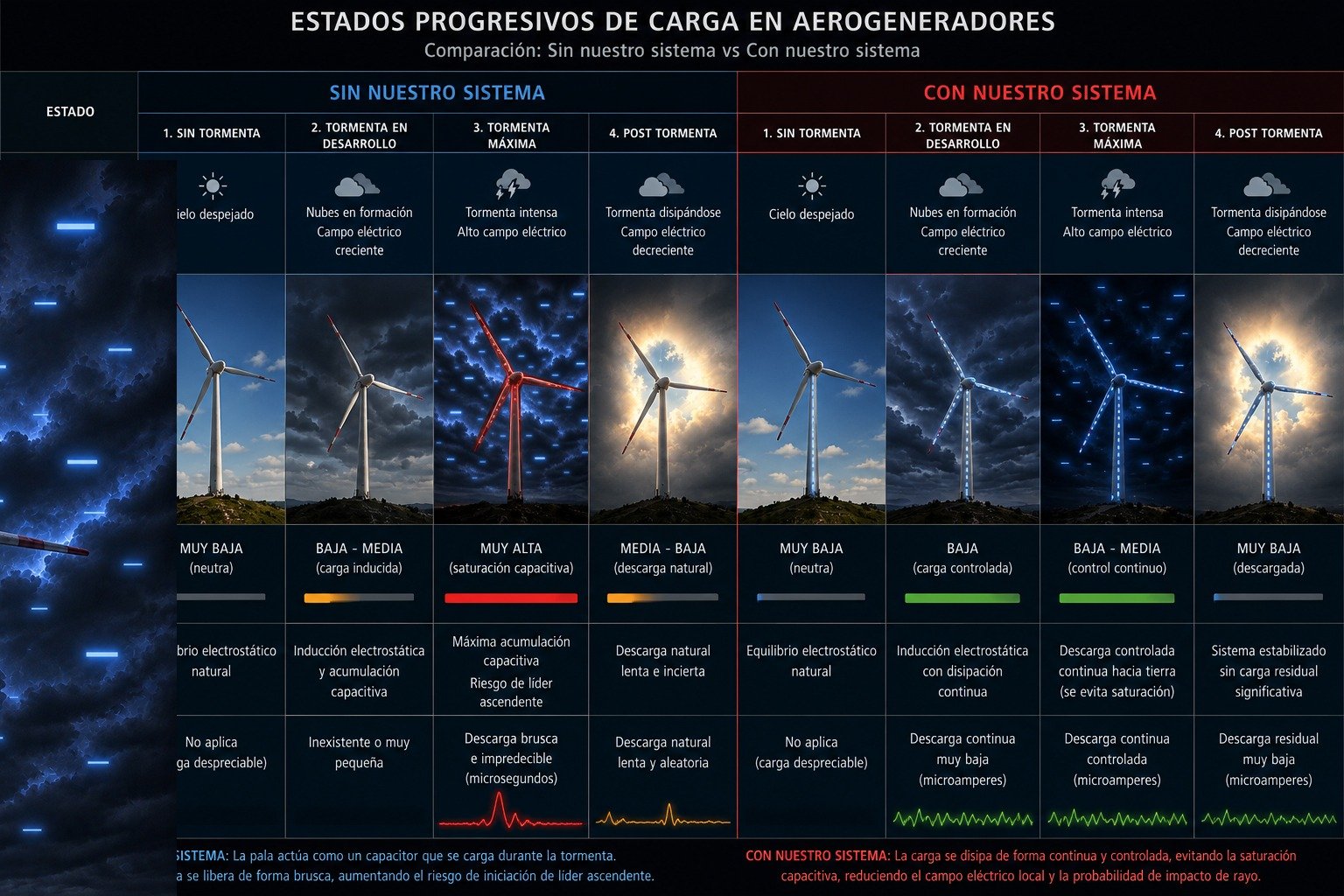

La línea de desarrollo SAF Eólico propone actuar sobre tres zonas coordinadas del aerogenerador: palas y buje, nacelle y base de torre. El concepto utiliza dispositivos vinculados al sistema de tierra para controlar la acumulación de carga en las palas, PPDA integrado en la nacelle y filtros Earth Stroke como protección complementaria frente a sobretensiones que ingresan o se propagan por el terreno.
Para Colombia, esta arquitectura no puede evaluarse al margen del SIPRA ni del diseño certificado de la turbina. Su aplicación debe relacionarse con IEC 61400-24, RETIE, el SPT, los DPS, la red colectora y las condiciones de alta actividad eléctrica del sitio. El desarrollo técnico impulsado por SAF en Patagonia sirve como referencia de ingeniería, pero cada parque necesita validación propia.
El SIPRA del parque eólico
Aunque el aerogenerador tenga un sistema propio, el parque incluye otras estructuras y servicios. El SIPRA debe contemplar el edificio de control, subestación, patios, torres de comunicaciones, estaciones meteorológicas, almacenes, campamentos, líneas, equipos de seguridad y zonas donde trabaja el personal.
Los productos Franklin, PDC o PPDA de SAF pueden analizarse para las estructuras auxiliares cuando la evaluación y la regulación lo permitan. En el aerogenerador, SAF Eólico se plantea como una arquitectura de integración específica, no como un reemplazo automático del sistema del fabricante: cualquier actuación sobre palas, buje o nacelle debe coordinarse con IEC 61400-24, el fabricante y la ingeniería del SIPRA. Earth Stroke y las demás medidas de tierra también deben integrarse con el SPT del sitio.
Inspección después de una tormenta
Activación del protocolo
El protocolo puede activarse por un contador de rayos, un sistema de localización, alarmas SCADA, disparos, actuación de DPS, pérdida de comunicación o reportes visuales. Debe definir quién analiza el evento, qué turbina se detiene, qué inspección se realiza y quién autoriza el retorno al servicio.
Evaluación de palas y componentes internos
La inspección de palas debe seguir procedimientos del fabricante y considerar daños no visibles. Si existieron indicios de arco por componentes mecánicos, corresponde revisar rodamientos, puentes y rutas de corriente. Las pruebas invasivas o reparaciones requieren personal y métodos aprobados.

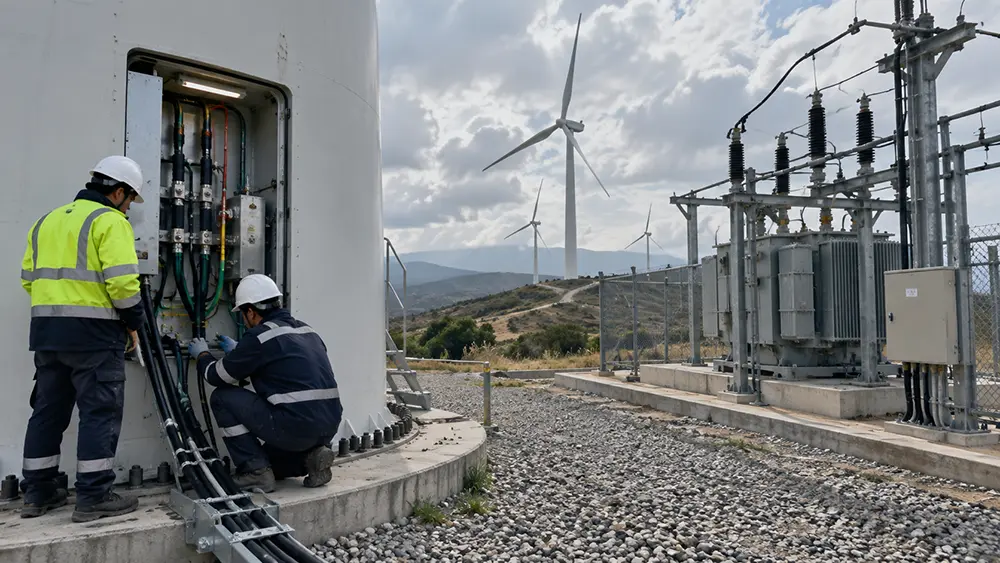

Verificación del SPT y DPS
Se revisan conexiones, corrosión, continuidad, indicadores, registros y cambios recientes. Las mediciones deben interpretarse con métodos apropiados para una red extensa y conectada. Desconectar o intervenir el SPT sin planificación puede generar riesgos y resultados engañosos.
Documentación y trazabilidad
El informe debe vincular el evento con la turbina, el componente, la evidencia, la medición, la acción y el cierre. Esta trazabilidad es útil para mantenimiento, garantías, seguros, análisis de confiabilidad e inspecciones reglamentarias.
Qué debe incluir una consultoría para un parque colombiano
1. Revisión de IEC 61400-24, manuales y documentación de cada modelo.
2. Análisis del RETIE vigente, NTC aplicables y alcance del SIPRA.
3. Inventario de aerogeneradores, subestación, red colectora y estructuras auxiliares.
4. Historial de impactos, alarmas, daños, paradas y reparaciones.
5. Revisión del SPT, equipotencialidad, DPS y coordinación de aislamiento.
6. Protocolo de inspección posterior a tormentas y gestión de evidencias.
7. Plan priorizado de correcciones, responsables, pruebas y seguimiento.
Cómo puede intervenir SAF Colombia
SAF Colombia puede apoyar la evaluación del SIPRA del parque, edificios, subestaciones, torres auxiliares, SPT, equipotencialidad, DPS y mantenimiento. También puede estudiar la integración de la tecnología SAF Eólico sobre palas, buje, nacelle y base de torre, siempre bajo un proyecto específico coordinado con el fabricante, IEC 61400-24 y las exigencias del RETIE.
Para preparar una propuesta, envíe municipio, cantidad y modelo de aerogeneradores, potencia, planos, historial de impactos, SPT, subestación, fallas observadas y restricciones de acceso. La oficina de SAF Colombia está en Medellín y atiende proyectos en La Guajira, la región Caribe y otras zonas del país.
Solicite una evaluación del SIPRA del parque
El formulario de Colombia permite adjuntar el contexto técnico y solicitar una cotización. Una revisión documental inicial ayuda a definir si el proyecto necesita visita, mediciones, ingeniería, mantenimiento o coordinación con el fabricante.
ContáctenosPreguntas Frecuentes
¿El RETIE aplica a un parque eólico?
Sí, en los aspectos de la instalación eléctrica y de generación comprendidos por el reglamento. El alcance exacto debe definirse según el proyecto y la versión vigente.
¿Qué norma protege específicamente al aerogenerador?
IEC 61400-24 es la referencia internacional específica para protección contra rayos de aerogeneradores y sistemas eólicos.
¿El SPT se evalúa solo por su resistencia?
No. Se consideran continuidad, configuración, equipotencialidad, corrosión, resistividad, tensiones y coordinación con la red del parque.
¿Qué es el SIPRA en un parque eólico?
Es el conjunto coordinado de medidas para proteger personas, estructuras, sistemas eléctricos y electrónicos frente a rayos, incluyendo protección externa, SPT, equipotencialidad y DPS.
¿Un PPDA puede reemplazar los receptores de las palas?
No como sustitución directa. Los receptores y conductores forman parte del diseño certificado del aerogenerador. SAF Eólico propone una integración complementaria sobre el sistema existente; cualquier modificación de palas, buje o nacelle requiere justificación técnica y coordinación con el fabricante.
¿Por qué La Guajira requiere un plan particular?
La actividad de rayos, la salinidad, la arena, el calor y las distancias pueden afectar componentes, acceso y tiempos de respuesta. El plan debe adaptarse al sitio.
¿Qué debe hacerse después de un impacto registrado?
Aplicar el protocolo del parque: analizar alarmas, inspeccionar la turbina y sus rutas de corriente, revisar DPS y SPT, documentar hallazgos y autorizar el retorno al servicio.
¿SAF puede emitir el dictamen RETIE?
El alcance de SAF debe definirse en la cotización. El dictamen de inspección corresponde a organismos y profesionales habilitados conforme al RETIE; SAF puede aportar ingeniería, documentación, pruebas o correcciones según se acuerde.
